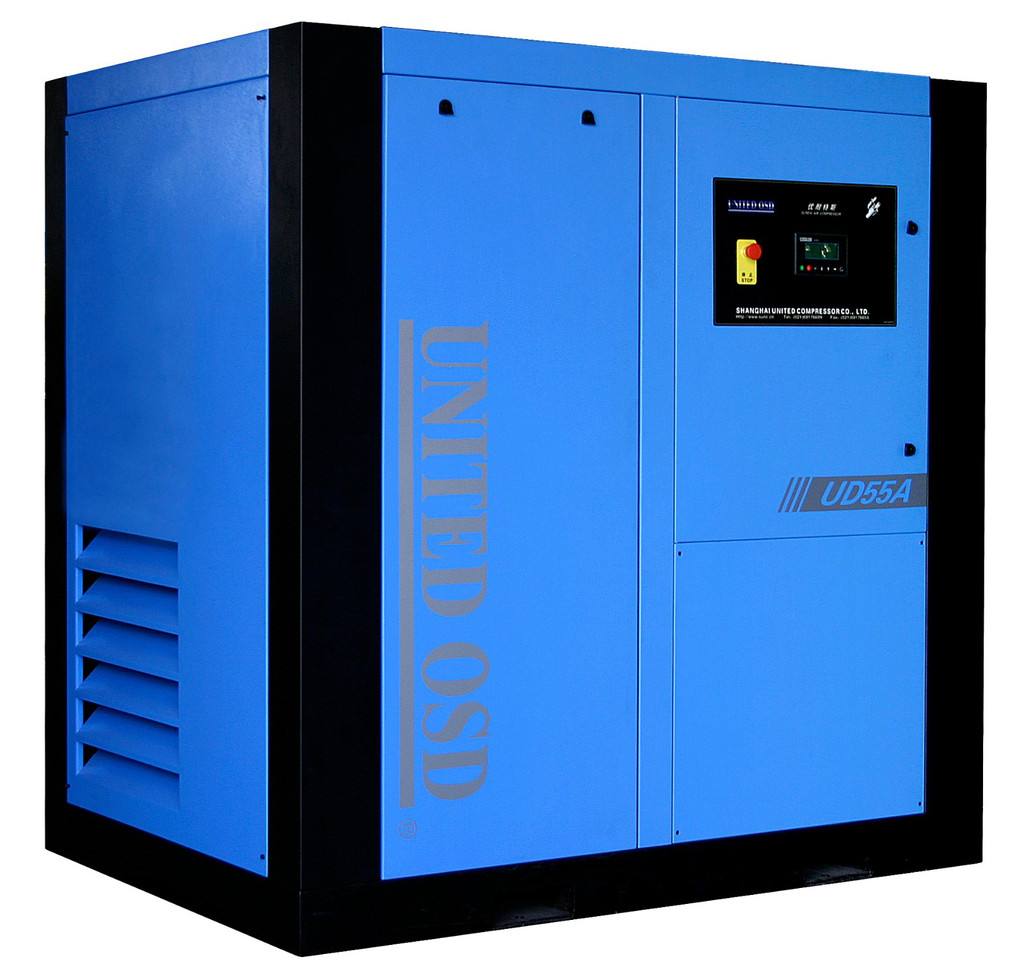

直聯變頻螺桿空壓機系列
優耐特斯變頻空壓機可以精確地滿足用戶的空氣需求。當用戶的用氣量降低時
,轉速調低
,排氣量相應減小
,同時能耗也按比例下降
。通過先進的變頻技術,大大減少了空壓機的卸載
,使能耗大大下降
。
型號:變頻空壓機VFD
功率:11KW-355KW
排氣量:1.88-65.5m3/min
適用行業:應用于礦業、石油、化工、電廠、水泥、紙業、紡織
、船舶、電子
、機械、制造加工、儀表儀器等各個行業
立即咨詢

訂購熱線:
0551-62758513
- 產品詳情
- 產品細節
- 產品原理
- 技術參數
- 服務支持
-
變頻螺桿空壓機為什么能節能?
變頻空壓機采用軟啟動方式,啟動平穩
,從而減少普通空壓機啟動電能消耗。
變頻空壓機將滿足生產設備要求的最低壓力作為設定壓力,空壓機根據管網壓力上下波動的趨勢
,調節變頻空壓機轉速的快慢,來保證管網恒壓
。避免了因?yàn)閴毫p失造成的電能消耗
。
普通空壓機的空載耗能約為滿載耗能的45% ,變頻空壓機沒有加卸載
,這部分能源消耗永磁變頻空壓機為0。
優耐特斯變頻機 UD Compressor Features
采用變頻螺桿空壓機的好處?
1氣壓穩定:由于變頻化的螺桿空壓機利用了變頻器的無級調速特點
,通過控制器或變頻器內部的PID調節器,能對壓力實現快速調節控制
;比工頻運行的上下限開關控制相比
,氣壓穩定性成指數級的提高
;
2更節能:盡管各個廠家的螺桿空壓機采取了不同的節能運行模式
,但由于變頻空壓機是根據實際用氣量實時調整電機轉速的,用氣量低的時候還可以讓空壓機自動休眠
,這樣就大大減少能源的損失。需要注意的是
,系統控制方式的不同對節能效果有很大影響
。
3啟動無沖擊:由于變頻器本身是一個軟啟動裝置,啟動電流最大在額定電流的兩倍左右
,與工頻啟動一般在額定電流的6倍以上相比,啟動沖擊很小
。?這種沖擊不僅是對電網的
,也有對真?zhèn)€機械系統的沖擊
,也大大減少。
4噪音低
,由于穩定運行時運行頻率小于工頻
,機械噪音下降,機械磨損小
。
5對儲氣罐容量要求小
。

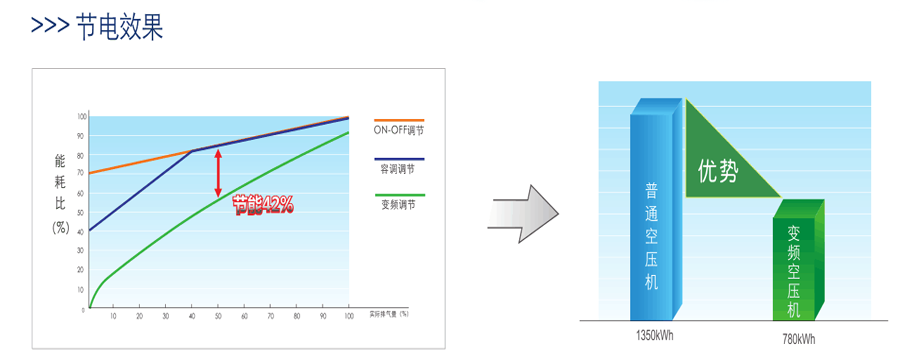

優耐特斯變頻機的節能效果
使用優耐特斯VFD智能變頻螺桿式空壓機,您不必再為復雜的電氣安裝和編程而操心。產品出廠前整體組裝完畢
,只要將主電源連 接上即可立刻工作。通過功能強大的EPC智能控制器不斷檢測空氣系統的壓力變化
,精確的改變轉速
,保證空壓機的排氣量與用戶 系統的需求量永遠保持一致。EPC智能控制器的反映速度以毫秒計算,同時對速度的修正在3ms內完成
,使其出口空氣壓力精確控 制在0.1bar以內。我們的內置濾波器可以保證變頻器安全可靠的運轉
,在使用過程中
,您不用擔心“諧波”和“無線電頻率干 擾”等問題。獨特的自動能量優化節電(AEO)功能
,使變頻器能準確根據電機的實際負載向其供給最低的電量,不僅可多節約 10%的電力
,還可以降低電機噪音
。

250KW機型每年消耗電費實例(使用空氣量為50%)運轉時間6000小時/年
。
與一般空壓機的容調比較
,VDF空壓機可降低42%的電力消耗,每年節約電能570000kwh
。(為達到節能效果
,必須安裝適當尺寸的儲氣罐)
降低約30%-40%能耗
優耐特斯螺桿VFD空壓機能在穩定排氣壓力的原則下
,精確地根據使用氣量的變化改變空壓機主電機的轉速
;使空壓機只輸 出所需要的氣量,同時也只消耗輸出這些壓縮空氣所必須的能量從而達到了節約能源的目的
,所節約的能源費用將遠遠超 過空壓機本身的價格。

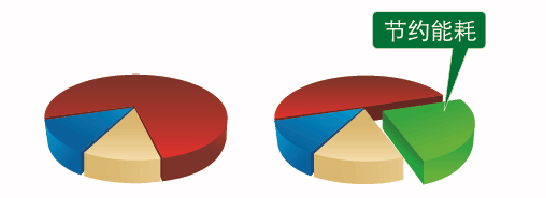

普通空氣壓縮機成本構成
變頻空氣壓縮機成本構成
能耗保養費用購置費用
使用優耐特斯變頻空壓機
,可達到節能效果運行成本更低
。
省點舉例:
舉例一臺55KW的普通機組, 平均產氣只占額定排氣量的70%
,一年運行6000小時
, 電費0.7元/度,與變頻機組相比
,普通機 組將產生兩個損耗
。
A、空載損耗
30%卸載時間X卸載時所產生的空載電流損耗( 40%x55KW/小時) x6000小時/年x0.7元/度=27720元/年
B、空載損耗
70%加載時間x高出1.0bar壓差所來的損耗( 1.0x7%x55KW/小時) x6000小時/年x0.7元/度=11319元/年
綜合上述,變頻機組將比普通機組節能27720+11319=39039元/年
按照上述方法計算得到各種功率變頻機組每年省電金額
功率 (KW) |
22 |
37 |
45 |
55 |
75 |
90 |
110 |
省點 (元) |
16500 |
26300 |
31900 |
39000 |
53400 |
63900 |
78400 |
功率 (KW) |
132 |
160 |
185 |
200 |
200 |
250 |
280 |
省點 (元) |
93700 |
113600 |
131300 |
141900 |
156200 |
177000 |
198700 |
優耐特斯變頻機的細節

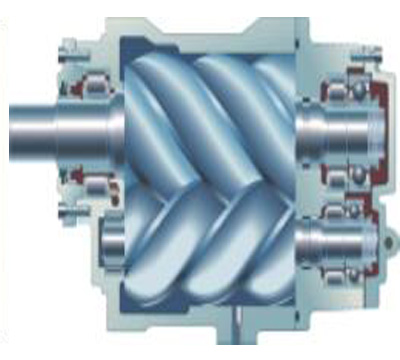

- 高效節能螺桿主機
- 主機以其精良獨特的設計
、精密的制造,為行業所肯定
。采用日立大直徑的轉子和轉子長徑比
,以全新的第四代高效型線為基礎
,對轉子型線進行優化設計
,使轉子的接觸帶、接觸線
、泄漏三角形、流體動力特性
,進一步提升容積效率
,具有很高的絕熱效率,耗功低
。采用高品質
、大規格的進口軸承
,獨特的軸承布置方式
,保證軸承剛性的同時,極大的提高了軸承承載能力
,延長軸承使用壽命
,即使在極限工況下也可保持高可靠性
。

- 布局結構
- 冷熱室分離
,整機散熱效果更好,確保所有的零部件在冷室工作
,壽命延長得到了 保證。 機器內空間分為冷熱室
,互不影響
,加大空壓機內部空間
, 科學的內部空氣循環,確保零部件充分冷卻,延長了使用壽命
。為降低機器的噪音
, 設計了全封閉的可拆卸機箱,內附優質阻燃隔音海綿
,讓您在考慮安置空壓機時具 有更大的靈活性。不僅符合環保要求
,而且方便機器的清潔.

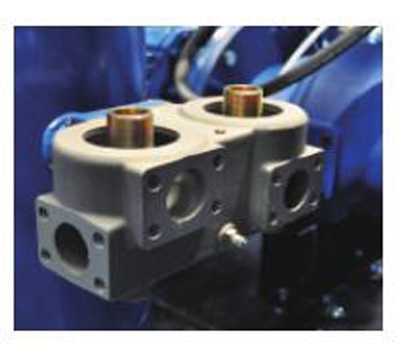

- 新型溫控油濾組合閥
- 設計的溫控油濾組合閥
,將新型的油濾與溫控閥集成一體,使機器內連接管路更加簡潔
, 減少泄漏點,降低故障發生率
,更重要的是降低壓降
,更節能,解決了原有油濾底座與溫控閥 分體安裝存在的硬管震裂
,漏油等問題.

- 由英國 AMOT 公司專業定制

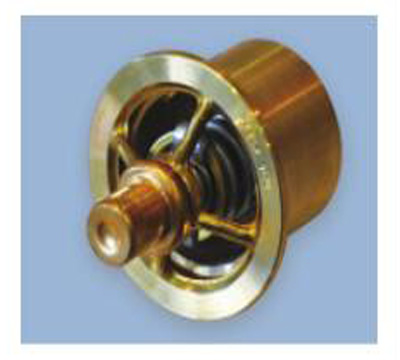

- 溫控閥作用:精準控制回油溫度在 65℃,回油溫度過高, 潤滑油油膜會被破壞,油會變質,降低冷卻和密封效果, 主機內容易積碳;油溫過低
,空氣會析出水份
,油會被乳 化變質,影響機頭使用壽命
。所以溫控閥是我們空壓機穩 定運行的關鍵保證
。

- 智能控制系統
- 優耐特斯空壓機配備EPC智能控制系統
,保障機器全自動智能化運行
,通過對排氣壓力、溫度等現場數據進行檢測
,進氣閥將排氣壓力控制在所預置的壓力上下限之間
,從而輸出一-個穩定的壓力。當長時間不用氣時
,系統自動停機
,恢復用氣又可再次啟動,既可輸出一個穩定的壓力又達到了節能的效果
,同時在運行過程中可對各種現場故障迅速診斷,最大限度地保證空壓機的可靠運行
,提高了使用壽命
。

-

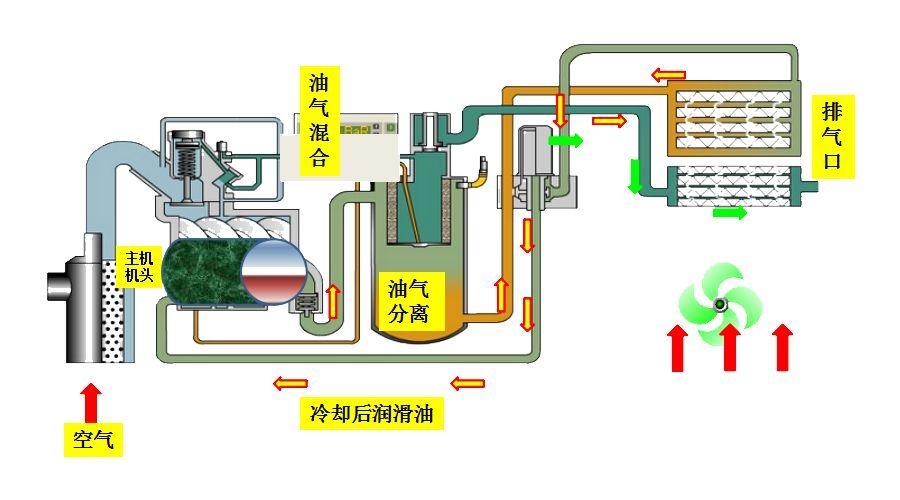

直聯變頻螺桿空壓機壓縮原理
由于空壓機電機的轉速與空壓機的實際消耗功率成一次方關系
,降低電機轉速將同比減少實際消耗功率
,變頻空壓機是采用壓力傳感器即時感應系統中實際使用壓力和用氣量,通過電氣和變頻器的精確控制
,在不改變空壓機馬達轉矩的情況下改變空壓機轉速
,從而調節系統壓力
,以實現壓縮空氣的按需輸出
。當系統用氣量降低時,此時空壓機提供的壓縮空氣量大于系統用氣量
,變頻空壓機減低轉速
,從而減少輸出壓縮空氣量;反之則提高電機轉速增加壓縮空氣量
,以保持穩定的系統壓力
。
其主要特點:節省電能;維護成本大大降低;恒壓供氣,提升企業生產效率和生產品質;延長壓縮機的使用壽命;降低噪音
,性價比優勢
。

-
變頻螺桿空壓機技術參數 |
型號 |
名義功率(KW) |
排氣壓力 |
容積流量(m³/min) |
出口尺寸 |
重量(KG) |
外形尺寸 |
UD11-7VFD |
11 |
7/7.5 |
0.41-2.05 |
G1-1/2 |
500 |
1300*1000*1350 |
UD11-8VFD |
8/8.5 |
0.38-1.88 |
UD11-10VFD |
10/10.5 |
0.33-1.28 |
UD11-12.5VFD |
12.5/13 |
0.26-1.28 |
UD15-7VFD |
15 |
7/7.5 |
0.58-2.90 |
G1-1/2 |
530 |
1300*1000*1350 |
UD15-8VFD |
8/8.5 |
0.45-2.70 |
UD15-10VFD |
10/10.5 |
0.46-2.30 |
UD15-12.5VFD |
12.5/13 |
0.38-1.90 |
UD18-7VFD |
18.5 |
7/7.5 |
0.64-3.20 |
G1-1/2 |
580 |
1300*1000*1350 |
UD18-8VFD |
8/8.5 |
0.58-2.90 |
UD18-10VFD |
10/10.5 |
0.54-2.70 |
UD18-12.5VFD |
12.5/13 |
0.44-2.20 |
UD22-7VFD |
22 |
7/7.5 |
0.74-3.70 |
G1-1/2 |
630 |
1300*1000*1350 |
UD22-8VFD |
8/8.5 |
0.70-3.50 |
UD22-10VFD |
10/10.5 |
0.64-3.20 |
UD22-12.5VFD |
12.5/13 |
0.54-2.70 |
UD30-7VFD |
30 |
7/7.5 |
1.12-5.60 |
G1-1/2 |
1050 |
1450*1280*1450 |
UD30-8VFD |
8/8.5 |
1.08-5.40 |
UD30-10VFD |
10/10.5 |
0.90-4.50 |
UD30-12.5VFD |
12.5/13 |
0.74-3.70 |
UD37-7VFD |
37 |
7/7.5 |
1.36-6.80 |
G1-1/2 |
1100 |
1450*1280*1450 |
UD37-8VFD |
8/8.5 |
1.30-6.50 |
UD37-10VFD |
10/10.5 |
1.16-5.80 |
UD37-12.5VFD |
12.5/13 |
0.92-4.60 |
UD45-7VFD |
45 |
7/7.5 |
1.62-8.10 |
G1-1/2 |
1150 |
1450*1280*1450 |
UD45-8VFD |
8/8.5 |
1.56-7.80 |
UD45-10VFD |
10/10.5 |
1.40-7.00 |
UD45-12.5VFD |
12.5/13 |
1.16-5.80 |
UD55-7VFD |
55 |
7/7.5 |
2.10-10.50 |
DN50 |
1800 |
2200*1300*1750 |
UD55-8VFD |
8/8.5 |
1。96-9.80 |
UD55-10VFD |
10/10.5 |
1.70-8.50 |
UD55-12.5VFD |
12.5/13 |
1.46-7.30 |
UD75-7VFD |
75 |
7/7.5 |
2.70-13.50 |
DN50 |
2000 |
2200*1300*1750 |
UD75-8VFD |
8/8.5 |
2.50-12.50 |
UD75-10VFD |
10/10.5 |
2.16-10.80 |
UD75-12.5VFD |
12.5/13 |
1.80-9.00 |
UD90-7VFD |
90 |
7/7.5 |
3.24-16.2 |
DN50 |
2200 |
2200*1300*1750 |
UD90-8VFD |
8/8.5 |
3.04-15.20 |
UD90-10VFD |
10/10.5 |
2.72-13.60 |
UD90-12.5VFD |
12.5/13 |
2.10-10.50 |
UD110-7VFD |
110 |
7/7.5 |
4.16-20.80 |
DN80 |
3500 |
3200*1850*2120(風冷) |
UD110-8VFD |
8/8.5 |
4.00-20.00 |
UD110-10VFD |
10/10.5 |
3.50-17.50 |
3000*1850*2120(水冷) |
UD110-12.5VFD |
12.5/13 |
2.84-14.20 |
UD132-7VFD |
132 |
7/7.5 |
4.80-24.00 |
DN80 |
3600 |
3200*1850*2120(風冷) |
UD132-8VFD |
8/8.5 |
4.60-23.00 |
UD132-10VFD |
10/10.5 |
4.12-20.60 |
3000*1850*2120(水冷) |
UD132-12.5VFD |
12.5/13 |
3.4-17.00 |
UD160-7VFD |
160 |
7/7.5 |
5,。70-28.50 |
DN80 |
3900 |
3200*1850*2120(風冷) |
UD160-8VFD |
8/8.5 |
5.40-27.00 |
UD160-10VFD |
10/10.5 |
5.00-25.00 |
3000*1850*2120(水冷) |
UD160-12.5VFD |
12.5/13 |
3.94-19.7 |
-
